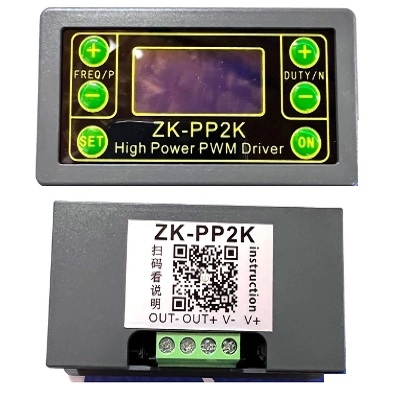

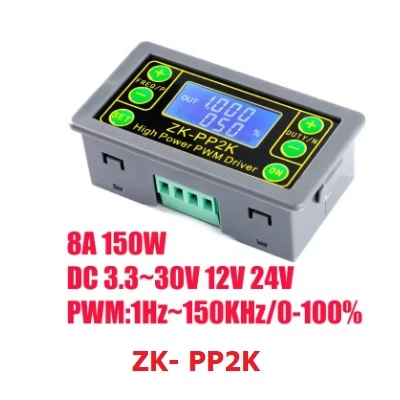

Mạch điều khiển tốc độ động cơ PWM  ZK-PP2K 8A

Có thể trực tiếp truyền động các tải như đèn LED , động cơ, van điện từ, v.v.

 Có thể chọn hai chế độ:

 Chế độ PWM - tần số ( liên tục), chu kỳ nhiệm vụ. Lưu ý rằng không thể đặt số lượng công tắc ở chế độ này và nó luôn được bật và tắt theo chu kỳ .

Chế độ xung PULSE - thời gian độ rộng xung dương, thời gian độ rộng xung âm, thời gian bắt đầu trễ bật nguồn, thời gian chuyển đổi có thể điều chỉnh được.

Với nút bắt đầu và dừng, nó có thể điều khiển khởi động và dừng

Đầu vào điện áp rộng 3,3-30V, dây đầu cuối 5,08mm

2. Thông số kỹ thuật:

+  Điện áp làm việc: 3.3 ~ 30V ( lưu ý không được đấu ngược cực dương và cực âm, nếu không có thể bị cháy )

+ Dải tần: 1Hz ~ 150KHz, độ chính xác khoảng 2%. Điều chỉnh tốc độ động cơ thường chọn 20KHZ

+ Phạm vi chu kỳ nhiệm vụ: 0-100%, bước 1%

+ Số lượng xung: 1-9999 hoặc vô hạn ( hiển thị '----' có nghĩa là vô hạn )

+ Thời gian trễ đầu ra: 0,000s-9999s, mức tối thiểu có thể được đặt thành 1ms

+ Chiều dài độ rộng xung dương và âm: 0,000s-9999s, mức tối thiểu có thể được đặt thành 1ms

+ Công suất tải đầu ra: ít hơn 8A (ống chuyển mạch MOS)

+ Biên độ đầu ra: biên độ bằng với điện áp cung cấp ( các module OUT + và V + được kết nối trực tiếp bên trong )

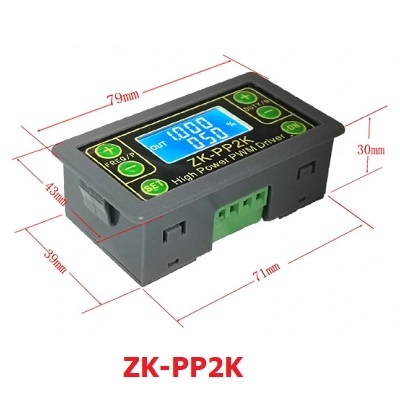

+  Kích thước sản phẩm: 79mm * 43mm * 30mm

+ Trọng lượng sản phẩm: 42g
